如何實現西門子PLC S7-200的數據采集？

時間：2022-09-19 16:14:25

西門子S7-1200是一款高性能的PLC，具有模塊化、結構緊湊、功能全面、編程簡單的特點，在工業自動化領域中應用廣泛，如貼片系統、傳送帶系統、污水處理廠、配電站、能源管理系統。
在使用過程中，無論是為了減少現場調試的成本時間，還是為了給客戶提高更快更強的技術支持，實現PLC的遠程上下載都是優選方案，借助物通博聯工業網關WG581可以輕松實現這一目標。

一、前提條件
1. 與現場連接的網關
工業網關WG581具備設備聯網功能，可以提供4G/WIFI/以太網等多種聯網方式，采用外接掛載的方式安裝，部署輕松簡單。PLC設備本身不具備聯網功能，采用網關來聯網，可以定位設備的IP地址，建立一個遠程調試操作的通道。
2. 現場PLC
以西門子S7-1200為例，需要PLC運行相應的程序，同時保證PLC以太網IP地址與路由器同一段，并且網關指向路由器LAN地址。
3. 編程電腦、編程軟件與遠程控制軟件
工程師想要免去勞累奔波，需要一臺可以穩定運行STEP 7-Micro/WIN SAMRT 軟件與物通博聯“遠程快線客戶端”的電腦，前文需要匹配IP地址一致，目的就是讓編程電腦可以定位到PLC設備，從而進行調試。

二、操作步驟
1. 運行物通博聯遠程快線客戶端，登錄賬號，從列表中選取需要維護的網關，建立維護通道，過程中需要保證網絡暢通。
2. 運行西門子編程軟件，點擊下載并從下拉列表中選擇網卡，主要IP地址要與網關地址保持同一段，準確填寫。
3. 點擊下載并輸入加密密碼，等待下載完成即可，上傳程序也是同理。注意完成遠程維護先關閉編程軟件，斷開VPN。

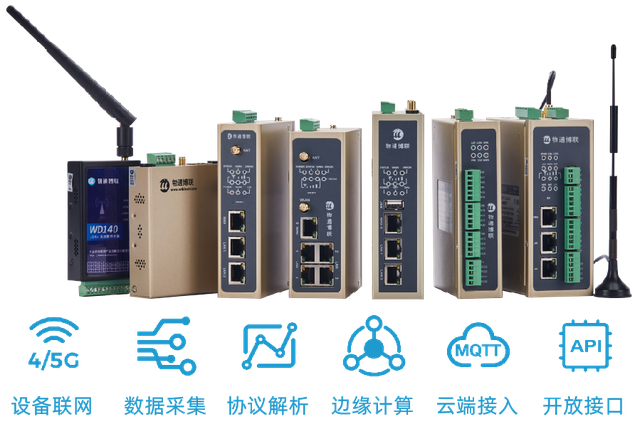

三、網關操作優勢

1. 設備聯網：支持5G、4G、WIFI、有線以太網、光纖、LORA 等聯網接入方式，
2. 數據采集：快速采集算法,同時采集多種設備，PLC/儀器儀表/數控機床/工業機器人等等
3. 協議解析：內嵌專業的協議引擎，同時支持個性化的協議定制開發，實現數據標準化
4. 邊緣計算：支持?jǐn)?shù)據過濾、報警計算、跳變觸發、公式計算、分組策略等。
5. 云端接入：支持通過MQTT、MODBUS、OPC、SQL 等方式接入到遠端平臺
6. 開放接口：提供開發的 API接口，助力客戶構建先進的、專業的工業4.0系統
7. 遠程運維：支持通過設備快線來實現工業設備的遠程調試、診斷和上下載程序
