通過物通博聯工業智能網關采集三菱CNC機床數據

時間：2025-05-28 13:57:09

物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集三菱CNC機床數據。

操作步驟

網關配置上網方式

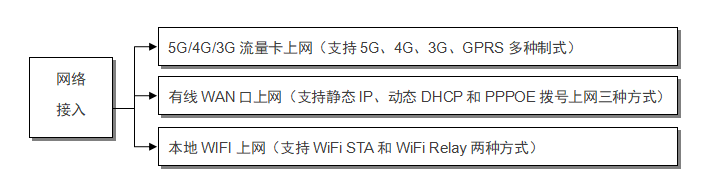

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。

*具體配置過程可以查看網關使用手冊

CNC配置

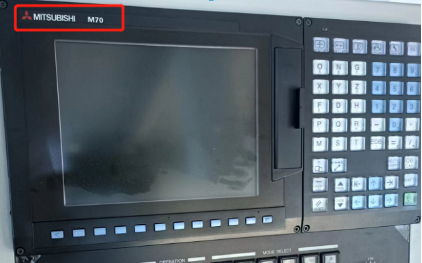

此系統為：M70控制器

注：目前M70和M80，基本上都有網絡通訊和采集功能。

1、確認通訊接口

網口常見位置，LAN標號，可通過這個確認：

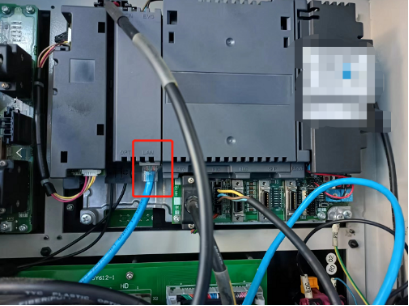

1.1、數控面板的后面

1.2、其他位置

其他位置一般是前面這個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

2、以太網網絡設置

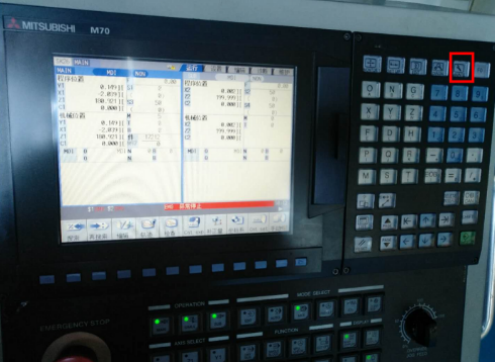

2.1、啟動電源后按下圖按鍵

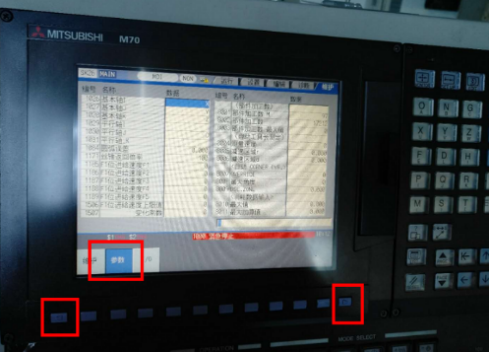

2.2、找到面板中的參數按鈕

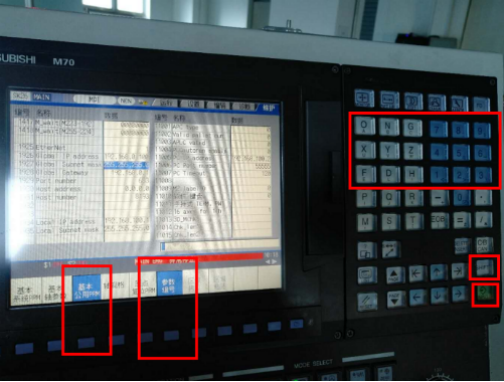

2.3、搜索1925參數

同時選中基本公用參數和參數編號，在參數編號選中后在面板上輸入1925點擊確定。

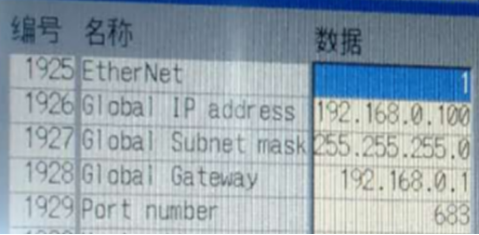

2.4、更改網絡參數

1925參數：網絡使能輸入值1

1926參數：ip地址

1927參數 ：子網掩碼

1928參數 ：ip的網關

1929參數 ：端口

3、通訊測試

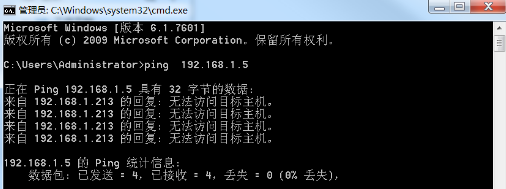

ping指令:ping ip

例：ping 192.168.1.5

4、常見問題

4.1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

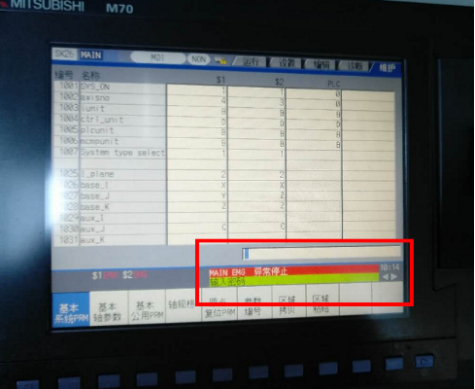

4.2、操作過程中提示輸入密碼

輸入三菱數控的初始密碼為‘MPARA’。（shift為切換鍵）

網關數采配置

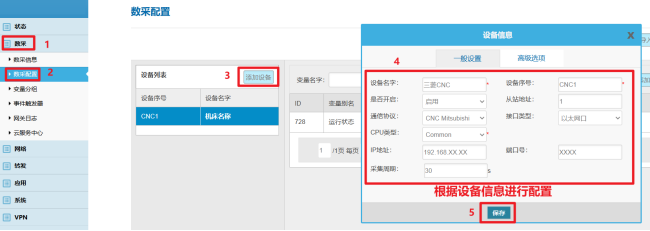

1.設備配置

根據CNC設備情況及信息配置后保存。

以太網通信主要參數

通信協議	接口類型	IP地址	端口號
CNC itsubishi	網口	CNC IP地址	設備實際端口號
擴展字段	0 （默認）
